Sonde P, T
Mesure de pression et de température et analyse des données avec Smartyplanet

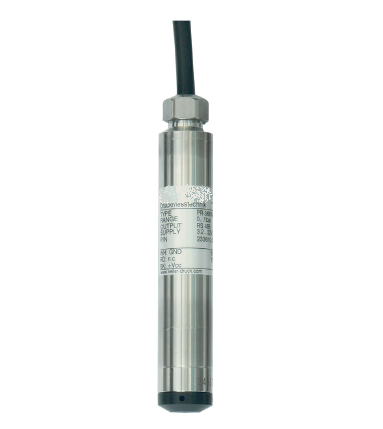

La sonde multiparamètres P, T SP36XW est la solution idéale pour mesurer les paramètres de niveau d'eau et de température.
Il est conçu pour le contrôle hydrologique de différents sites tels que les rivières ou les stations d'épuration.
Les données collectées par les capteurs sont précises et fiables.
Grâce à la compatibilité totale de la sonde avec la plateforme Web Smartyplanet, les données sont enregistrées et analysées instantanément.
Catégorie : Qualité de l'eau, Multiparamètre, Smarty River, Smarty Water
Description
Applications
Caractéristiques techniques
La sonde multiparamètres P, T SP36XW est la solution idéale pour mesurer les paramètres de niveau d'eau et de température.
Il est conçu pour le contrôle hydrologique de différents sites tels que les rivières ou les stations d'épuration.
Les données collectées par les capteurs sont précises et fiables. Grâce à la compatibilité totale de la sonde avec la plateforme web Smartyplanet, les données sont enregistrées et analysées instantanément.
La construction robuste de la sonde multiparamètre la rend adaptée à une installation dans tout type d'eau.
L'entretien requis par la sonde est minime.
- Surveillance environnementale
- Surveillance des eaux souterraines
- Stations de traitement des eaux
- Contrôle hydrologique
- Capteur de pression avec une résolution de 5 ppm
- Compensation mathématique des non-linéarités et des dépendances de température
- Boîtier robuste en acier inoxydable
- Protection contre la foudre installée
- Interface SDI-12
- Larges plages de mesure de niveau
- Stabilité à long terme
Especificaciones Técnicas
| PARÁMETROS SENSORES | ESPECIFICACIONES | |
|---|---|---|
| PRESIÓN | ||
| Presión relativa | 0,3 1 3 10 30 | |
| Presión absoluta | 0,8..2,3 0,8…4 0,8…11 0,8…31 | |
| Metros de columna de agua | 3 10 30 100 300 | |
| Resistencia sobrecarga | máx. 300% | |
| Tecnología | Llenos de aceite, aislados, piezorresistivos Transductor de presión en una carcasa metálica |
|
| Resolución | tip. 5 ppm (corresponde a 0,0005 %FS) | |
| Exactitud | ± 0,02 %FS max. (0,3 bar Rango: ± 0,04 %FS) | |
| Rango de temperatura | 0 a 50ºC | |
| Error total | ± 0,1 %FS max. (0,3 bar Rango: ± 0,2 %FS) | |
| Temperatura de funcionamiento | -20 a +80ºC | |
| Intervalos de medida | 120, 240 (defecto), 480 Hz | |
| Estabilidad | rango > 1 bar: ± 0,1 %FS max. rango ≤ 1 bar: ± 1 mbar max. |
|
| Grado de dependencia de situación | ± 1,5 mbar max. | |
| TEMPERATURA | ||
| Rango de medidas | -10 a +80ºC | |
| Tecnología | Silicio | |
| Resolución | < 0,01 °C | |
| Exactitud | Sensor silicio tip. ± 0,3 °C Pt1000 sensor: ± 0,1 °C max. |
|
| Intervalo de medida | 12 Hz TOB 6 Hz Pt1000 sin conductividad 1 Hz Pt1000 con conductividad |
|
| DATOS ELÉCTRICOS | ||
| RS485 | SDI-12 | |
| Tensión alimentación | 3,2 a 32 VDC | 6 a 32 VDC |
| Consumo de potencia | <6mA (sin conductividad) <14mA (con conductividad) |
<0,1mA <5,5mA (sin conductividad) <13 mA (con conductividad) |
| Tiempo de inicio | <300ms (P1, TOB1) 3s, 6s máx. (P1, T, Con) |
<1s <3s |
| GND | > 10 MΩ @ 300 V | |
| Resistencia | > 10 mio. ciclos presión 0…100 %FS @ 25 °C | |
| Temperatura almacenamiento | -20 a +80ºC | |
| INTERFAZ DIGITAL | ||
| RS485 | SDI-12 | |
| Protocolo comunicación | MODBUS RTU KELLER bus |
SDI-12 V1.3 |
| Radio baudios | 9600*, 115’200 bit/s | 1200 bit/s |
| Identificación | Clase Grupo: 5.21 | |
| Unidades presión | bar | bar, mbar, mH2O, psi, ftWC, inWC |
| Unidades temperatura | ºC | ºC, ºF, K |
| Unidades conductividad | mS/cm | mS/cm |
| DATOS MECÁNICOS | ||
| Dimensiones | ø 22 mm | |
| Peso | 170 g sin cable | |
| Material carcasa | acero inoxidable 316 | |
| Material cable | Presión relativa: PE Presión absoluta: PE |
|
| NORMATIVA Y PROTECCIÓN | ||
| Normativa EMC | EN 61000-6-2: 2005 EN 61000-6-3: 2007 EN 61326-2-3: 2006 |
|
| Polaridad inversa y protección sobrecarga | ± 32 VDC alimentación y RS485 ± 24 VDC SDI-12 |
|
| Clase de protección | IP68 | |
