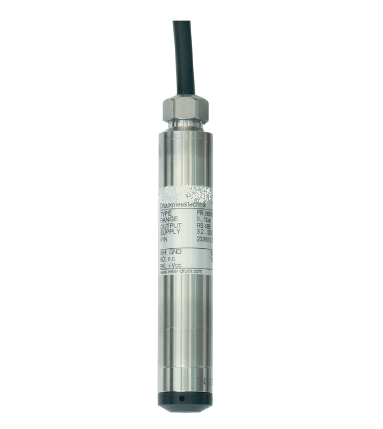

Sonda P, T
Medición de presión y temperatura y análisis de datos con Smartyplanet
La sonda multiparamétrica P, T SP36XW es la solución ideal para medir los parámetros de nivel y temperatura del agua.
Está diseñada para el control hidrológico de distintos lugares como por ejemplo ríos o plantas de tratamiento de aguas.
Los datos que recogen los sensores son precisos y fiables.
Gracias la total compatibilidad de la sonda con la plataforma web Smartyplanet, los datos son registrados y analizados instantáneamente.
Categoría: Calidad agua, Calidad agua, Multiparámetro, Smarty River, Smarty Water
Descripción
Aplicaciones
Características técnicas
La sonda multiparamétrica P, T SP36XW es la solución ideal para medir los parámetros de nivel y temperatura del agua.
Está diseñada para el control hidrológico de distintos lugares como por ejemplo ríos o plantas de tratamiento de aguas.
Los datos que recogen los sensores son precisos y fiables. Gracias la total compatibilidad de la sonda con la plataforma web Smartyplanet, los datos son registrados y analizados instantáneamente.
La construcción robusta de la sonda multiparamétrica hace que su instalación pueda llevarse a cabo en cualquier tipo de aguas.
El mantenimiento que requiere la sonda es mínimo.
- Monitoreo ambiental
- Vigilancia de aguas subterráneas
- Plantas de tratamiento de aguas
- Control hidrológico
- Sensor de presión de 5 ppm de resolución
- Compensación matemática de no linealidades y dependencias de temperatura
- Caja robusta de acero inoxidable
- Protección contra rayos instalada
- Interfaz SDI-12
- Amplios rangos de medición de nivel
- Estabilidad a largo plazo
Especificaciones Técnicas
| PARÁMETROS SENSORES | ESPECIFICACIONES | |
|---|---|---|
| PRESIÓN | ||
| Presión relativa | 0,3 1 3 10 30 | |
| Presión absoluta | 0,8..2,3 0,8…4 0,8…11 0,8…31 | |
| Metros de columna de agua | 3 10 30 100 300 | |
| Resistencia sobrecarga | máx. 300% | |
| Tecnología | Llenos de aceite, aislados, piezorresistivos Transductor de presión en una carcasa metálica |
|
| Resolución | tip. 5 ppm (corresponde a 0,0005 %FS) | |
| Exactitud | ± 0,02 %FS max. (0,3 bar Rango: ± 0,04 %FS) | |
| Rango de temperatura | 0 a 50ºC | |
| Error total | ± 0,1 %FS max. (0,3 bar Rango: ± 0,2 %FS) | |
| Temperatura de funcionamiento | -20 a +80ºC | |
| Intervalos de medida | 120, 240 (defecto), 480 Hz | |
| Estabilidad | rango > 1 bar: ± 0,1 %FS max. rango ≤ 1 bar: ± 1 mbar max. |
|
| Grado de dependencia de situación | ± 1,5 mbar max. | |
| TEMPERATURA | ||
| Rango de medidas | -10 a +80ºC | |
| Tecnología | Silicio | |
| Resolución | < 0,01 °C | |
| Exactitud | Sensor silicio tip. ± 0,3 °C Pt1000 sensor: ± 0,1 °C max. |
|
| Intervalo de medida | 12 Hz TOB 6 Hz Pt1000 sin conductividad 1 Hz Pt1000 con conductividad |
|
| DATOS ELÉCTRICOS | ||
| RS485 | SDI-12 | |
| Tensión alimentación | 3,2 a 32 VDC | 6 a 32 VDC |
| Consumo de potencia | <6mA (sin conductividad) <14mA (con conductividad) |
<0,1mA <5,5mA (sin conductividad) <13 mA (con conductividad) |
| Tiempo de inicio | <300ms (P1, TOB1) 3s, 6s máx. (P1, T, Con) |
<1s <3s |
| GND | > 10 MΩ @ 300 V | |
| Resistencia | > 10 mio. ciclos presión 0…100 %FS @ 25 °C | |
| Temperatura almacenamiento | -20 a +80ºC | |
| INTERFAZ DIGITAL | ||
| RS485 | SDI-12 | |
| Protocolo comunicación | MODBUS RTU KELLER bus |
SDI-12 V1.3 |
| Radio baudios | 9600*, 115’200 bit/s | 1200 bit/s |
| Identificación | Clase Grupo: 5.21 | |
| Unidades presión | bar | bar, mbar, mH2O, psi, ftWC, inWC |
| Unidades temperatura | ºC | ºC, ºF, K |
| Unidades conductividad | mS/cm | mS/cm |
| DATOS MECÁNICOS | ||
| Dimensiones | ø 22 mm | |
| Peso | 170 g sin cable | |
| Material carcasa | acero inoxidable 316 | |
| Material cable | Presión relativa: PE Presión absoluta: PE |
|
| NORMATIVA Y PROTECCIÓN | ||
| Normativa EMC | EN 61000-6-2: 2005 EN 61000-6-3: 2007 EN 61326-2-3: 2006 |
|
| Polaridad inversa y protección sobrecarga | ± 32 VDC alimentación y RS485 ± 24 VDC SDI-12 |
|
| Clase de protección | IP68 | |
