Débitmètre portable
Mesures non invasives
Le débitmètre portable est la solution idéale pour mesurer les paramètres de l'eau simplement et rapidement.
Il mesure le débit et le flux thermique grâce à son fonctionnement ultrasonique.
Il s'avère être un instrument de mesure non invasif, économique et très performant. Sa batterie offre jusqu'à 50 heures d'autonomie.
C'est l'appareil idéal pour les applications liées aux oléoducs et aux canalisations souterraines.
Catégorie : Débit, Smarty Water
Description
Applications
Caractéristiques techniques

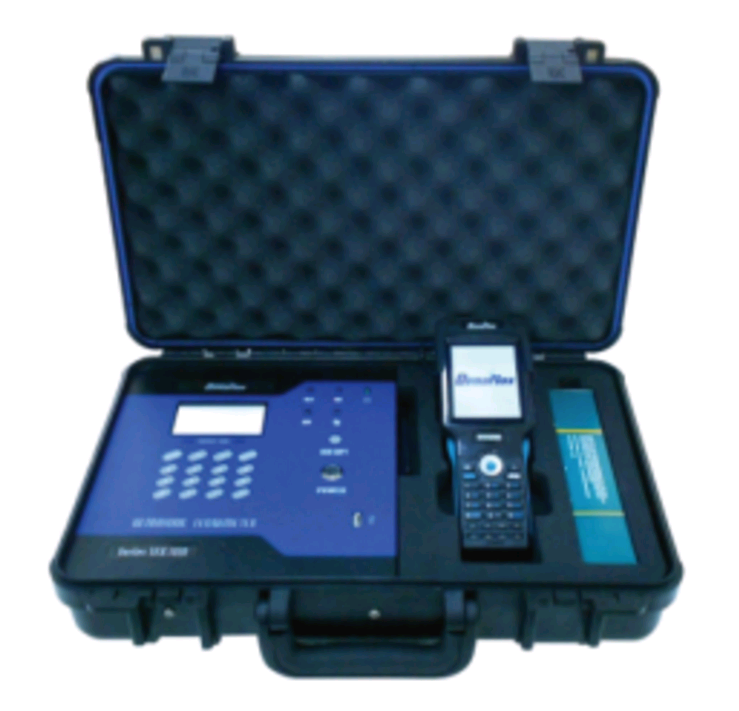

Le débitmètre et compteur de chaleur à ultrasons portable DFTP1 est un produit SmartyPlanet lancé en 2013. Il offre des mesures de débit et de chaleur par ultrasons précises et fiables, similaires à celles des autres débitmètres à temps de transit portables classiques. Cependant, il présente également les avantages d'une commande à distance sans fil, d'un port de données USB en façade et d'une fonction de compteur d'énergie optionnelle, ce qui en fait un puissant débitmètre d'énergie portable.
La batterie rechargeable peut fonctionner pendant plus de 50 heures et peut également fonctionner avec une alimentation de 110 V CA/220 V CA pour une surveillance météorologique de terrain à long terme.
L'opérateur intégré permet la lecture des données à distance, la distance de transmission pouvant atteindre 100 m. Ceci est très pratique pour les applications dans les oléoducs et les canalisations souterraines.
Le compteur offre plusieurs sorties : fonction de stockage de données, 4~20 mA, fréquence (pour le débit ou le débit total), relais (pour le débit total ou l'alarme), sortie RS485 (Modbus-RTU), opérateur sans fil et GPRS.
- Eau chaude et eau froide.
- Industrie alimentaire.
- Centrales électriques, énergie thermique, chaudières, approvisionnement en eau.
- Suivi de la consommation d'énergie et gestion de la conservation de l'eau.
- Mesure et équilibrage de l'énergie.
- Autonomie de la batterie de 50 heures (rechargeable), peut fonctionner pendant la charge avec une alimentation secteur.
- Fonction de chauffage (paires de capteurs PT1000) disponible.
- Mémoire de grande capacité et fonction de téléchargement de données USB.
- Transmission de données en temps réel sans fil.
- Non invasif, économique et efficace.
- Pas de pièces mobiles, pas de chute de pression, pas d'entretien.
- Débit, totalisateur et flux thermique configurables par l'utilisateur.
Especificaciones Técnicas
| PARÁMETROS | ESPECIFICACIONES |
|---|---|
| TRANSMISOR | |
| Alimentación | Batería interna 12AH Funcionamiento durante 42h a 20ºC Potencia de carga: 100-240VAC |
| Velocidad | 0,003 a 12m/s, bidireccional |
| Monitor | 4 líneas×16 letras inglesas LCD, puede visualizar el caudal, caudal total, velocidad, estado de funcionamiento del caudalímetro, etc. |
| Unidades de visualización del caudalímetro | Configuración usuario (inglés y métrico) gallons, ft³, barrels, lbs, liters, m³,kg kWh, GJ |
| Salidas | Almacenamiento de datos 4~20mA, Frecuencia, Relé, RS485(Modbus-RTU) opciones: operador de mano inalámbrico |
| Precisión | ±1.0% lectura para velocidades >0.5 m/s ±0.005 m/s lectura para velocidades<0.5 m/s |
| Sensibilidad | 0,003 m/s |
| Repetibilidad | 0,2% lectura |
| Seguridad | Bloqueo del teclado, habilitación del código de acceso |
| Dimensiones | ABS 207 x 104 x 36mm |
| TRANSDUCTOR | |
| Tipos de líquidos soportados | Virtualmente la mayor parte de cualquier líquido que contenga menos tan 5% de sólidos suspendidos totales (TSS) o aireación |
| Temperatura adecuada del líquido | Temp.std.: -40 ºC~121ºC Alta Temp.: -40 ºC~250 ºC |
| Longitud cable | Std: 6m (20 feet); Opt: Maximum: 300m (990 feet) |
| Tamaño tubería | Transductor Std M: DN40-1000 Transductor L: DN1000-4500 Transductor S: DN20-50 Transductor redondo tipo K: DN20-50 (Para el transductor de K, S en la pipa de acero inoxidable, es mejor que el grueso de la pipa es más de 2.5mm. Si no, por favor nos consulta, tenemos otro plan de la solución.) |
| Tamaño transductor | S: Tamaño: 42 * 25 * 25; peso: <0,2kg M: Tamaño: 60 * 43 * 43; peso: <0.5kg L: Tamaño: 80 * 53 * 53; peso: <1.0kg |
| PAR SENSOR DE TEMPERATURA | |
| Temperatura | 0ºC-180ºC |
| Precisión | Pt1000, <± 0,1ºC |
