Caudalímetro Portátil
Mediciones no invasivas
El caudalímetro portátil es la solución ideal para medir parámetros del agua de forma sencilla y rápida.
Mide el caudal y el flujo de calor gracias al funcionamiento con ultrasonidos.
Resulta ser un instrumento de medida no invasivo, rentable y muy eficiente. La batería que contiene puede proporcionarle hasta 50 horas de trabajo.
Es el aparato perfecto para aplicaciones relacionadas con oleoductos y tuberías subterráneas.
Categoría: Caudal, Smarty Water
Descripción
Aplicaciones
Características técnicas

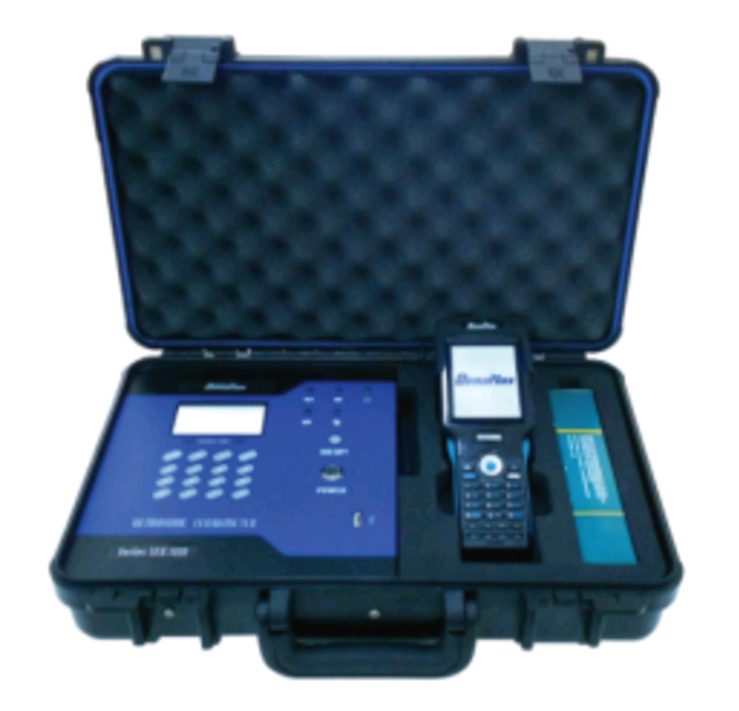

DFTP1 Medidor de flujo y calor ultrasónico portátil de tiempo de tránsito es un producto de SmartyPlanet lanzado en 2013. Proporciona flujo ultrasónico de precisión y fiable de flujo y medición de calor como otros productos portátiles convencionales de tiempo de tránsito. Además, tiene las ventajas de la función inalámbrica de operador remoto de mano, el puerto de datos USB del panel y la función opcional de los contadores de energía, se puede utilizar como un medidor de flujo de energía portátil de gran alcance.
La batería recargable puede trabajar sobre 50 horas, también puede trabajar con la fuente de alimentación de 110VAC / 220VAC para la supervisión larga del campo del tiempo.
El operador que lleva incorporado permite leer los datos remotamente ya que la distancia de transmisiñon de los datos puede llegar a ser de hasta 100m. Esto resulta ser muy conveniente para las aplicaciones en oleoductos y en tuberías subterráneas.
El medidor ofrece varias salidas: Función de almacenamiento de datos, 4 ~ 20mA, Frecuencia (para caudal o flujo total), Relé (para flujo total o alarma), salida RS485 (Modbus-RTU), operador inalámbrico y GPRS.
- Aguas calientes y frías.
- Industria alimentaria.
- Centrales eléctricas, energía calorífica, caldera, abastecimiento de agua.
- Supervisión del consumo energético y gestión de la conservación del agua.
- Medición y equilibrado de energía.
- Vida útil de 50 horas (recargable), puede funcionar mientras se carga con una fuente de alimentación de CA.
- Función de calor (PT1000 pares de sensores) disponible.
- Memoria de gran capacidad y función de descarga de datos USB.
- Transmisión de datos en tiempo real a través de wireless.
- No invasivo, rentable y eficiente.
- Sin piezas móviles, sin caída de presión, sin mantenimiento.
- Caudal, totalizador y flujo de calor configurables por el usuario.
Especificaciones Técnicas
| PARÁMETROS | ESPECIFICACIONES |
|---|---|
| TRANSMISOR | |
| Alimentación | Batería interna 12AH Funcionamiento durante 42h a 20ºC Potencia de carga: 100-240VAC |
| Velocidad | 0,003 a 12m/s, bidireccional |
| Monitor | 4 líneas×16 letras inglesas LCD, puede visualizar el caudal, caudal total, velocidad, estado de funcionamiento del caudalímetro, etc. |
| Unidades de visualización del caudalímetro | Configuración usuario (inglés y métrico) gallons, ft³, barrels, lbs, liters, m³,kg kWh, GJ |
| Salidas | Almacenamiento de datos 4~20mA, Frecuencia, Relé, RS485(Modbus-RTU) opciones: operador de mano inalámbrico |
| Precisión | ±1.0% lectura para velocidades >0.5 m/s ±0.005 m/s lectura para velocidades<0.5 m/s |
| Sensibilidad | 0,003 m/s |
| Repetibilidad | 0,2% lectura |
| Seguridad | Bloqueo del teclado, habilitación del código de acceso |
| Dimensiones | ABS 207 x 104 x 36mm |
| TRANSDUCTOR | |
| Tipos de líquidos soportados | Virtualmente la mayor parte de cualquier líquido que contenga menos tan 5% de sólidos suspendidos totales (TSS) o aireación |
| Temperatura adecuada del líquido | Temp.std.: -40 ºC~121ºC Alta Temp.: -40 ºC~250 ºC |
| Longitud cable | Std: 6m (20 feet); Opt: Maximum: 300m (990 feet) |
| Tamaño tubería | Transductor Std M: DN40-1000 Transductor L: DN1000-4500 Transductor S: DN20-50 Transductor redondo tipo K: DN20-50 (Para el transductor de K, S en la pipa de acero inoxidable, es mejor que el grueso de la pipa es más de 2.5mm. Si no, por favor nos consulta, tenemos otro plan de la solución.) |
| Tamaño transductor | S: Tamaño: 42 * 25 * 25; peso: <0,2kg M: Tamaño: 60 * 43 * 43; peso: <0.5kg L: Tamaño: 80 * 53 * 53; peso: <1.0kg |
| PAR SENSOR DE TEMPERATURA | |
| Temperatura | 0ºC-180ºC |
| Precisión | Pt1000, <± 0,1ºC |
