Anémomètre
Surveillance du vent et analyse des données avec Smartyplanet

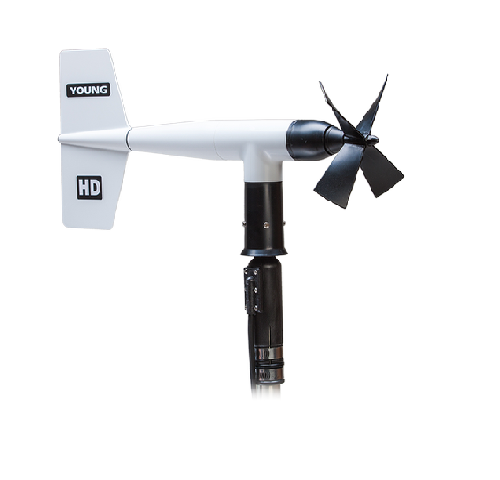

L'anémomètre SP05108-L est la solution idéale pour mesurer la vitesse et la direction du vent.
Il est spécialement conçu pour les applications où l'accès aux capteurs est limité et les conditions sont difficiles.
L'anémomètre est entièrement compatible avec la plateforme Web Smartyplanet, les données peuvent donc être analysées instantanément.
Catégorie : Smarty Meteo, Vent
Description
Applications
Caractéristiques techniques
L'anémomètre SP05108-L est la solution idéale pour mesurer les paramètres de vitesse et de direction du vent.
Cet appareil est spécifiquement destiné aux applications où l'accès aux capteurs est limité et les conditions difficiles.
Il s'agit d'un instrument thermoplastique rigide avec des accessoires en acier inoxydable et en aluminium.
Les roulements de cet anémomètre sont en céramique et les roulements en acier, ce qui rend l'anémomètre adapté aux applications marines.
L'anémomètre est conçu avec une hélice à quatre pales. Sa rotation produit une onde sinusoïdale alternative dont la fréquence est proportionnelle à la vitesse du vent.
Ce signal est induit dans une bobine par un aimant à six pôles monté sur l'arbre d'hélice. La bobine est située dans la partie centrale, non rotative, ce qui élimine le besoin de bagues collectrices et de balais.
Au lieu de cela, la direction du vent est détectée par l'orientation du corps du capteur, qui est connecté à un positionnement interne.
L'enregistreur de données applique une tension au potentiomètre. La sortie est un signal de tension analogique proportionnel à l'angle d'entrée du vent.
L'anémomètre est entièrement compatible avec la plateforme Web Smartyplanet, les données peuvent donc être analysées instantanément.
- Contrôle météorologique
- Évaluation des ressources éoliennes
- Applications marines
- Conception robuste
- Résistant aux conditions hostiles
- Intégrable dans les réseaux de capteurs sans fil
- Compatible avec Smartyplanet
Especificaciones del Sensor de Viento
Parámetro | Especificación |
---|---|
Temperatura funcionamiento | -50 a +60ºC |
Diámetro carcasa | 5 cm |
Diámetro hélice | 18 cm |
Altura | 37 cm |
Longitud | 55 cm |
Peso | 1 kg |
Rango velocidad viento | 0 a 100 m/s |
Precisión velocidad viento | ±0.3 m/s o 1% de la lectura |
Umbral inicio | 1 m/s |
Rango mecánico dirección viento | 0 a 360° |
Rango eléctrico dirección viento | 355° |
Precisión dirección viento | ±3° |
Voltaje | Tensión de excitación de conmutación de potencia suministrada por el registrador de datos |
Coeficiente amortiguación | 0,25 |
