Anémomètre alpin
Conception robuste pour éviter la formation de glace. Analyse des données avec Smartyplanet.
L'anémomètre SP05108-45-L est la solution idéale pour mesurer la vitesse et la direction du vent.
Il est spécialement conçu pour empêcher l’accumulation de glace, lui permettant de résister aux conditions alpines difficiles.
L'anémomètre est entièrement compatible avec la plateforme Web Smartyplanet, les données peuvent donc être analysées instantanément.
Catégorie : Vent, Vent, Smarty Meteo, Smarty Snow
Description
Applications
Caractéristiques techniques
L'anémomètre SP05108-45-L est la solution idéale pour mesurer les paramètres liés au vent.
Il est spécialement conçu pour empêcher l'accumulation de glace, permettant au capteur de résister aux conditions alpines difficiles.
Il s'agit d'un instrument thermoplastique rigide avec des accessoires en acier inoxydable et en aluminium.
Les roulements de cet anémomètre sont en céramique, prolongeant ainsi la durée de vie utile du capteur.
La conception repose sur une hélice à quatre pales. La rotation de l'hélice produit une onde sinusoïdale à courant alternatif dont la fréquence est proportionnelle à la vitesse du vent.
Ce signal est induit dans une bobine par un aimant à six pôles monté sur l'arbre d'hélice. La bobine est située dans la partie centrale, non rotative, ce qui élimine le besoin de bagues collectrices et de balais.
Au lieu de cela, la direction du vent est détectée par l'orientation du corps du capteur, qui est connecté à un positionnement interne.
L'enregistreur de données applique une tension au potentiomètre. La sortie est un signal de tension analogique proportionnel à l'angle d'entrée du vent.

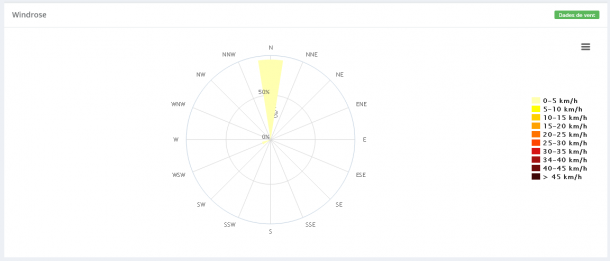

L'anémomètre est entièrement compatible avec la plateforme Web Smartyplanet, les données peuvent donc être analysées instantanément.
- Contrôle météorologique.
- Évaluation des ressources éoliennes.
- Conception robuste
- Résistant aux conditions hostiles
- Intégrable dans les réseaux de capteurs sans fil
- Compatible avec Smartyplanet
Especificaciones
Parámetro | Especificación |
---|---|
Temperatura funcionamiento | -50 a +60ºC |
Diámetro carcasa | 5 cm |
Diámetro hélice | 18 cm |
Altura | 40 cm |
Longitud | 57 cm |
Peso | 1 kg |
Rango velocidad viento | 0 a 100 m/s |
Precisión velocidad viento | ±0.3 m/s o 1% de la lectura |
Umbral inicio | 1 m/s |
Constante distancia | 2,7 m |
Salida | AC(3 pulsos por revolución), 90Hz=8,8m/s |
Rango mecánico dirección viento | 0 a 360° |
Rango eléctrico dirección viento | 355° |
Precisión dirección viento | ±3° |
Umbral inicio dirección viento | 1 m/s a 10º de desplazamiento |
Longitud de onda natural amortiguada | 7,4 m |
Longitud de onda natural sin amortiguar | 7,2 m |
Salida dirección viento | Analógico DC del potenciómetro |
Linealidad | 0,25% |
Esperanza de vida | 50 millones de revoluciones |
Voltaje | Tensión de excitación de conmutación de potencia suministrada por el registrador de datos |
Coeficiente amortiguación | 0,25 |
