Capteur de vent à ultrasons
Capteur de vitesse et de direction du vent et analyse des données avec Smartyplanet

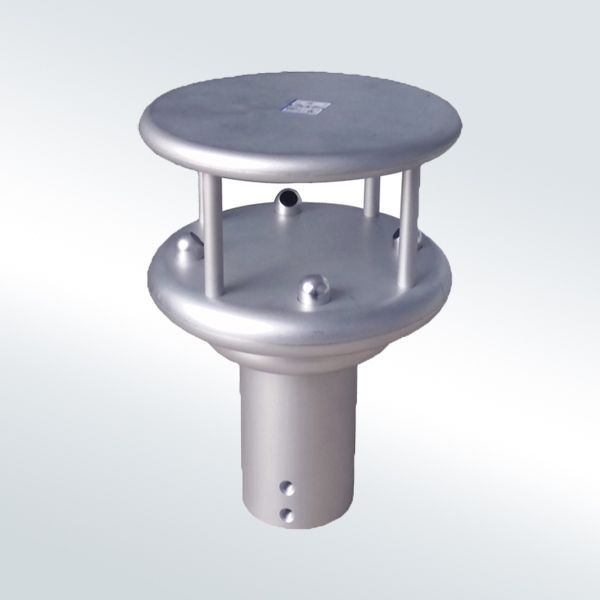

Le capteur de vent à ultrasons SPR120-02 est la solution idéale pour analyser la vitesse et la direction du vent avec une grande précision dans des conditions extrêmes.
L'instrument est robuste grâce à sa construction en métal.
Il comprend un système de chauffage automatique qui le rend capable de résister à des conditions telles que la pluie cryogénique ou le gel.
Sa fonction est de collecter des données sur la différence de temps de propagation dans l'air. Une fois les données capturées, elles sont transmises directement à la plateforme web Smartyplanet pour analyse.
Ce capteur est idéal pour la surveillance environnementale et météorologique, ainsi que pour les domaines similaires nécessitant une analyse du vent.
Catégorie : Smarty Meteo, Vent
Description
Applications
Caractéristiques techniques
L'anémomètre SP05108-L est la solution idéale pour mesurer les paramètres de vitesse et de direction du vent.
Cet appareil est spécifiquement destiné aux applications où l'accès aux capteurs est limité et les conditions difficiles.
Il s'agit d'un instrument thermoplastique rigide avec des accessoires en acier inoxydable et en aluminium.
Les roulements de cet anémomètre sont en céramique et les roulements en acier, ce qui rend l'anémomètre adapté aux applications marines.
L'anémomètre est conçu avec une hélice à quatre pales. Sa rotation produit une onde sinusoïdale alternative dont la fréquence est proportionnelle à la vitesse du vent.
Ce signal est induit dans une bobine par un aimant à six pôles monté sur l'arbre d'hélice. La bobine est située dans la partie centrale, non rotative, ce qui élimine le besoin de bagues collectrices et de balais.
Au lieu de cela, la direction du vent est détectée par l'orientation du corps du capteur, qui est connecté à un positionnement interne.
L'enregistreur de données applique une tension au potentiomètre. La sortie est un signal de tension analogique proportionnel à l'angle d'entrée du vent.
L'anémomètre est entièrement compatible avec la plateforme Web Smartyplanet, les données peuvent donc être analysées instantanément.
Stations météorologiques
Contrôle de l'environnement
- navires de mer
- Ponts et tunnels
- Production d'énergie solaire et éolienne
- Évaluation des ressources éoliennes
- Plateformes de forage
- Agriculture
- Construction métallique
- Parties immobiles
- Résistant à la corrosion
- Haute précision
- Longue durée de vie
- Fonction de chauffage automatique
Especificaciones Técnicas del Sistema
Ítem | Especificaciones Técnicas |
---|---|
Fuente alimentación | 12 VDC (2A) – 24V (1A) – (potencia inicial <24W) |
Intensidad funcionamiento | <200 mA (excluyendo corriente de la calefacción) |
Alimentación calefacción | 24 VDC |
Intensidad media calefacción | <3 A |
Señal de salida | RS485, 4-20mA, 0-2V opcional |
Temperatura funcionamiento | -40ºC a +70ºC |
Temperatura almacenamiento | -40ºC a +85ºC |
Clase de protección | IP65 |
Dimensiones | 251 mm x 182 mm x 182 mm |
Dimensiones instalación | Diámetro interior: 50mm, Diámetro exterior: 74mm |
Peso | 2,5 kg |
Material | Aleación aluminio |
Acabado | Oxidación |
Especificaciones Técnicas Mediciones
PARÁMETROS | ESPECIFICACIONES TÉCNICAS | |
---|---|---|
Velocidad viento | Dirección viento | |
Rango | 0-60m/s | 0-360º |
Resolución | 0.1m/s | 0.1º |
Exactitud | ±(0.5+0.03V)m/s | ±3° |
Umbral inicio | 0.1m/s | 0.1º |
Velocidad viento máxima | 70m/s |
