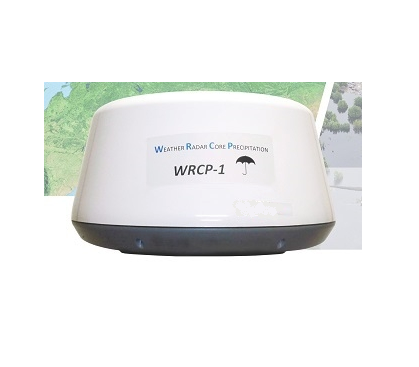

Radar météorologique SP WRCP
Surveillance météorologique et analyse des données avec Smartyplanet
Le radar météorologique SP WRCP est la solution idéale pour la surveillance en temps réel des phénomènes météorologiques.
Sa petite taille en fait une unité portable ou fixe facile à installer.
Cet équipement peut atteindre une portée de 40 à 50 km.
Le WRCP peut être installé en toute sécurité n'importe où sans risque d'irradiation pour l'utilisateur et résiste également à tous types de conditions météorologiques.
Il est doté de la technologie FMCW à semi-conducteurs qui produit une image instantanée à l'écran.
Grâce à sa compatibilité totale avec la plateforme web Smartyplanet, les images capturées sont instantanément enregistrées et analysées.
Catégorie : Radar météo, Smarty Meteo
Description
Applications
Caractéristiques techniques
Le radar météorologique SP WRCP est la solution idéale pour la surveillance en temps réel des phénomènes météorologiques.
Il peut être utilisé dans des applications en zones urbaines, sportives, en cas d'incendies de forêt ou dans des zones sinistrées afin de visualiser la possibilité de formation de noyaux orageux locaux, etc.
Grâce à la vitesse de traitement élevée de son antenne, elle offre une réponse de suivi rapide des cellules orageuses.
Sa petite taille en fait une unité portable ou fixe facile à installer.
Cet équipement peut atteindre une portée de 40 à 50 km.
Le WRCP peut être installé en toute sécurité n'importe où sans risque d'irradiation pour l'utilisateur et résiste également à tous types de conditions météorologiques.
La technologie radar à large bande est entièrement à semi-conducteurs et intègre la technologie InstaOn™. Son temps de mise en marche est de 16 secondes. Sa rotation rapide de 24 à 36 tr/min permet un suivi précis des cellules de précipitations.
Grâce à sa compatibilité totale avec la plateforme web Smartyplanet, les images capturées sont instantanément enregistrées et analysées.
- Surveillance des champs agricoles
- surveillance des crues fluviales, randonnée
- Événements sportifs et compétitifs
- Surveillance des unités mobiles de surveillance des tempêtes
- Système de défense pour unités tactiques de drones
- Feux de forêt
- Technologie radar à bande 100 % à semi-conducteurs
- Délai d'attente court avant la mise en service
- Rotation rapide
- faible consommation d'énergie
- Résistant aux conditions difficiles
- Haute précision et fiabilité
- Installation facile
- Compatible avec Smartyplanet
Especificaciones Técnicas
| PARÁMETROS | ESPECIFICACIONES |
|---|---|
| Conformidad | CE, FCC (ID: RAY3G4G), IC: 4697A-3G4G |
| Ambiental | IEC60945: 2002 Temperatura de funcionamiento: -25° a +55°C (-13° a +130°F) Humedad relativa: +35° C (95° F), 95% RH Impermeable: IPX6 Velocidad relativa del viento: 51 m/s |
| Consumo de energía (con cable de 10m) | Operativo: 20W a 21 W a 13.8Vdc Espera: 2.9W a 13.8Vdc ~ 170mA |
| Entrada de CC (al final del cable de radar) | 9 VDC a 31.2Vdc (12/24 Voltios). Mínima entrada de voltaje 10.75Vdc |
| Fuente transmisor | Sin magnetrón – (Transistores) |
| Dimensiones exteriores | Altura 280 mm x Diámetro 489 mm |
| Peso del escáner (sin cable) | 7.4 kg |
| ANTENA DEL RADAR | |
| Rango del radar | 50 m a 66 km con 18 ajustes del rango |
| Rotación | 24/36/48 rpm +/-10% |
| Frecuencia del transmisor | X-banda – 9.3 a 9.4 Ghz |
| Tiempo de precalentamiento | instant On™, Sin tiempo de precalentamiento |
| Plano de polarización | Polarización horizontal |
| Potencia de salida máxima del transmisor | 165 mW (nominal) |
| Barrido de frecuencia de repetición | 200 – 540 Hz (modo dependiente) |
| Tiempo de barrido | 1.3 ms+/- 10% |
| Ancho de banda de barrido | 75 MHz max |
| Ancho de haz horizontal | 5.2°+/-10% (-3 dB ancho) |
| Objetivo de control de separación | OFF: 5.2°+/-10% (-3 dB ancho) Bajo: ~4.4°+/-10% (-3 dB ancho) Medio: ~3.2°+/-10% (-3 dB ancho) Alto: ~2.6°+/-10% (-3 dB ancho) |
| Ancho de haz vertical | 25°+/-20% (-3 dB ancho) |
| Nivel de lóbulo lateral | Inferior -18 dB (interior ±10°); Por debajo de -24 dB (±10°) |
| Ruido de funcionamiento | Menos de 6 dB |
| CABLEADO/MONTAJE | |
| Protocolo de comunicaciones | Alta velocidad de Ethernet |
| Conector R10 | NMEA2000 / SimNet con RI10 caja de interfaz |
| Longitud del cable de conexión | Cable de 10 m Cable de B&G 20 m |
| Máxima conexión de longitud del cable | 30 m – disponible con opción |
| Tornillos (4) | M8x30 – 304 acero inoxidable |
