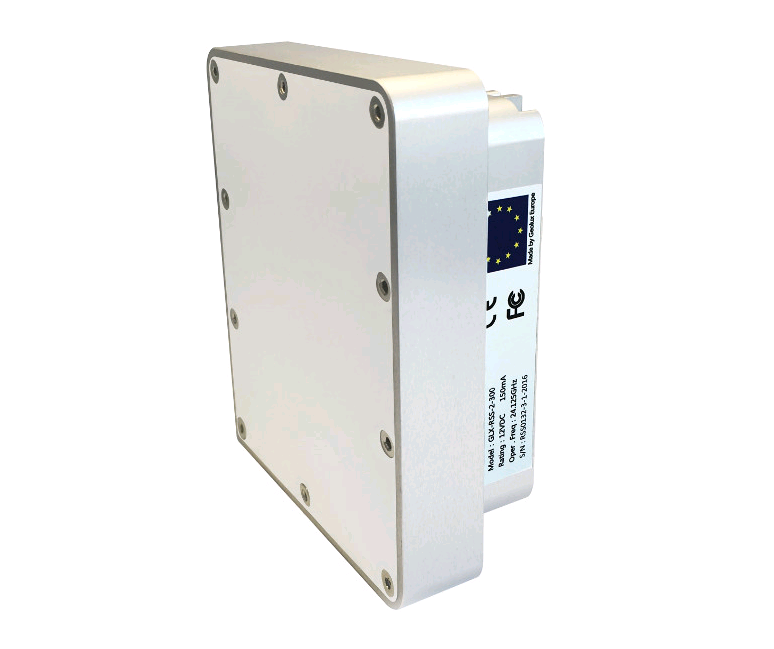

Radar de vitesse de surface
Mesures de vitesse sans contact et analyse de données avec Smartyplanet
Le radar de vitesse de surface est la solution idéale pour les mesures sans contact de la vitesse d'écoulement de surface.
Sa technologie permet une installation rapide et facile du capteur à la surface de l'eau et nécessite un entretien minimal. Il peut être installé dans les rivières, les canaux ou les canalisations.
Les radars sont robustes et durables car ils sont conçus pour résister aux conditions météorologiques défavorables.
Les données mesurées par le radar de vitesse de surface sont enregistrées et analysées par la plateforme web Smartyplanet grâce à sa compatibilité totale.
Catégorie : Écoulement en nappe libre, Niveau d'eau, Rivière Smarty, Eau Smarty
Description
Applications
Caractéristiques techniques
Le radar de vitesse de surface utilise la technologie radar pour fournir une mesure précise sans contact de la vitesse d'écoulement.
Sa technologie permet une installation rapide et facile du capteur sur la surface de l'eau et nécessite un entretien minimal.
Le débitmètre est utilisé pour surveiller la vitesse d'écoulement des canaux ouverts tels que les rivières, les canaux d'irrigation ou les systèmes d'égouts, ainsi que pour la surveillance et le contrôle des centrales hydroélectriques et des stations d'épuration des eaux usées.
Le radar fonctionne dans la bande K et fournit des mesures de vitesse d'écoulement 20 fois par seconde via des interfaces série (RS-232, RS-485) et CAN.
Il est conçu pour fonctionner selon deux modes configurables via le contrôle PC :
- En mode normal, le radar fournit des relevés de vitesse 20 fois par seconde sur les canaux ouverts.
- En mode basse consommation, le radar fournit cependant une lecture de vitesse par seconde avec la même précision qu'en mode normal.
Le capteur prend des mesures en mesurant l'angle d'inclinaison à l'aide d'un capteur intégré, et la mesure de la vitesse d'écoulement est automatiquement corrigée en cosinus en fonction de l'angle d'inclinaison de montage mesuré.
Le capteur radar est certifié selon les normes européennes et américaines.
Logiciel de configuration radar
Smartyplanet fournit gratuitement un logiciel de configuration de radar de débit d'eau RSS-2-300 facile à configurer.
Le logiciel se connecte au radar RSS-2-300 W via le port série et permet de configurer les paramètres de fonctionnement du radar. De plus, l'utilitaire de configuration affiche la vitesse d'écoulement mesurée au fil du temps. Il permet de modifier le protocole de sortie des données, de modifier et de configurer divers algorithmes de mesure et de calcul de moyenne, et de contrôler le pointage du radar.
Le configurateur de radar de débit d'eau RSS-2-300 fonctionne sur Windows XP ou version ultérieure, 32 bits et 64 bits.
- Mesure sans contact de la vitesse d'écoulement de surface
- Contrôle hydrologique
- Mesure de débit sans contact
- Large plage de mesure
- Construction en aluminium
- Conception compacte et robuste
- RS232, RS485, CAN
- Faible consommation d'énergie
- Haute précision et fiabilité
- Sans entretien
- Compatible avec Smartyplanet
Especificaciones Técnicas
PARÁMETROS | ESPECIFICACIONES |
---|---|
GENERALES | |
Tipo de radar | Banda-K 24,125GHz / 24,200 GHz radar Doppler, 27 dBm EIRP |
Ángulo de haz | 12º Azimuth 24º Elevación |
Distancia detección | 50m |
Rango velocidad | 0,02 m/s a 15 m/s |
Clase de protección | IP68 |
ELÉCTRICOS/MECÁNICOS | |
Tensión alimentación | 9-24 VDC |
Potencia consumida | < 1,35 W |
Corriente máxima | < 250 mA |
Rango temperatura | -40 a +85ºC |
Dimensiones exteriores | 110 x 90 x 50 mm |
INTERFAZ | |
Interfaz serie | 1 x RS485 1 x RS232 |
Radio baudíos | 1200 bps a 115200 bps |
Protocolos | ASCII-S, GLX-NMEA |
Interfaz CAN | Hasta 1 Mbps CAN2.0 |
Interfaz SDI-12 | Disponible como módulo opcional |
Alarmas | 2 x colector abierto, máx. 50V 200mA |
Conector | M12 circular 12-pin |
CERTIFICADOS | |
EN 50293:2000 EN 61000-6-2, EN 61000-6-4:2007 EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008 EN 300 440-1, EN 300 440-2 FCC Part 15 Subpart C |
