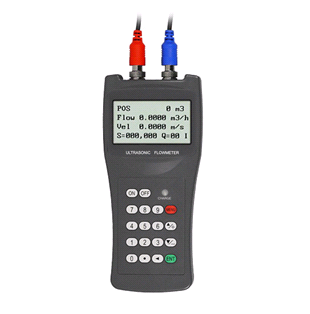

Débitmètre à ultrasons portable
Contrôle de l'eau par ultrasons
Le débitmètre portable est la solution idéale pour mesurer les paramètres de l'eau rapidement et facilement.
Mesure le débit et le flux de chaleur à l'aide d'ultrasons.
Il s’avère qu’il s’agit d’un instrument de mesure non invasif, rentable et très efficace.
Catégorie : Flow, Smarty Water
Description
Applications
Caractéristiques techniques
Le débitmètre à ultrasons est utilisé pour les mesures de contrôle ou pour détecter rapidement le débit dans un tuyau, ce qui en fait un système de mesure portable et facile à installer.
Le débitmètre à ultrasons fonctionne selon la méthode de la différence de temps de transit. Son principe de mesure est très simple. Pour une mesure diagonale dans une canalisation, une mesure dans le sens de l'écoulement prend moins de temps que dans le sens inverse. Plus le débit augmente, plus une mesure dans le sens inverse prend de temps, et moins une mesure dans le sens inverse prend de temps. La différence entre les temps d'écoulement dans le sens de l'écoulement et à contre-courant dépend directement de la vitesse d'écoulement. Le débitmètre utilise cet effet pour déterminer la vitesse et le débit. Des transducteurs électroacoustiques reçoivent et transmettent de brèves impulsions ultrasonores à travers le fluide circulant dans la canalisation.
Les transducteurs sont positionnés verticalement et décalés de chaque côté de la conduite à mesurer. Ces capteurs non invasifs sont placés sur la conduite et fixés, par exemple, à l'aide d'un collier de serrage. L'écran affiche rapidement la vitesse d'écoulement. Le débitmètre à ultrasons peut être utilisé sur des conduites en métal, en plastique et en caoutchouc.
- Tuyaux.
- Canaux ouverts.
- Eaux usées.
- Eau de mer.
- Idéal pour la rénovation.
- Installation sans interruption de processus.
- Montage facile.
- Précis et fiable.
- Aucune perte de pression.
- Aucune inspection requise.
- Aucune pièce mobile.
- Aucune usure.
- Appareil de mesure portable pour mesures de contrôle.
Especificaciones Técnicas
PARÁMETROS | ESPECIFICACIONES |
---|---|
MODELOS | |
SP-TDS 100HS / SP-TDS 100H | |
Dimensiones de la tubería | 20…100 mm / 50…700mm |
Tipo del sensor | TDS-S1 / TDS-M1 |
Tamaño del sensor | 45x30x30mm / 60x45x45mm |
Peso del sensor | 75g / 250g |
Métodos de instalación del sensor | V, N, W / V, Z |
Rango de medición | 0,01…30m/s |
Resolución | 0,0001m/s |
Precisión | ±1 % del valor de medición |
Linealidad | 0,5% |
Reproducibilidad | 0,2% |
Tiempo de respuesta | 0 … 999 segundos, ajuste libre |
Medios | Cualquier fluido |
Cable del cabezal | aprox. 5m |
Pantalla | 4×16 LCD |
Alimentación | 3 x acumuladores AAA Ni-H |
Cargador | 100…240 VAC |
Interfaz | RS232C |
Registrador de datos | 2000 valores |
Material de la carcasa | ABS |
Temperatura | 0…70ºC / consultar para otras temperaturas |
Peso | 514g baterías incluidas |
