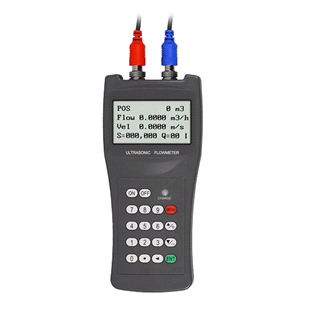

Caudalímetre Ultrasons Portàtil
Control de l'aigua mitjançant ultrasons
El cabalímetre portàtil és la solució ideal per mesurar paràmetres de laigua de forma senzilla i ràpida.
Mesura el cabal i el flux de calor gràcies al funcionament amb ultrasons.
És un instrument de mesura no invasiu, rendible i molt eficient.
Categoria: Cabal, Smarty Water
Descripció
Aplicacions
Característiques tècniques
El cabalímetre per ultrasò s'usa per a mesuraments de control o per detectar ràpidament el cabal en una canonada, per la qual cosa es tracta d'un sistema de mesurament transportable i de fàcil instal·lació.
El cabalímetre per ultrasò treballa segons el mètode de diferència en el temps de trànsit. El principi de mesura del cabalímetre és molt senzill. En un mesurament diagonal en un tub cal menys temps per a un mesurament en direcció del corrent que en contra. Més augmenta el cabal, més temps es necessita per mesurar si el mesurament és contra el corrent, i menys temps si el mesurament és en direcció d'aquest. La diferència entre els temps de flux en direcció del corrent, o en contra, depèn de forma directa de la velocitat del flux. El cabalímetre fa servir aquest efecte per determinar la velocitat del flux i del cabal. Els transductors electroacústics reben i emeten breus impulsos ultrasònics a través del medi que flueix a la canonada.
Els transductors se situen en direcció vertical de forma desplaçada a banda i banda del tub a mesurar. Els sensors no invasius es col·loquen sobre el tub i són fixats per exemple amb una brida. En poc temps la pantalla us indica la velocitat del flux. El cabalímetre per ultrasò pot ser usat en tubs metàl·lics, de plàstic i canonades de goma.
- Canonades.
- Canals oberts.
- Aigües residuals.
- Aigua de mar.
- Ideal per a reequipament.
- Instal·lació sense interrupció del procés.
- Muntatge senzill.
- Precís i fiable.
- Sense pèrdua de pressió.
- No cal inspeccions.
- Sense parts mòbils.
- Sense desgast.
- Mesurador portàtil per a mesuraments de control.
Especificaciones Técnicas
PARÁMETROS | ESPECIFICACIONES |
---|---|
MODELOS | |
SP-TDS 100HS / SP-TDS 100H | |
Dimensiones de la tubería | 20…100 mm / 50…700mm |
Tipo del sensor | TDS-S1 / TDS-M1 |
Tamaño del sensor | 45x30x30mm / 60x45x45mm |
Peso del sensor | 75g / 250g |
Métodos de instalación del sensor | V, N, W / V, Z |
Rango de medición | 0,01…30m/s |
Resolución | 0,0001m/s |
Precisión | ±1 % del valor de medición |
Linealidad | 0,5% |
Reproducibilidad | 0,2% |
Tiempo de respuesta | 0 … 999 segundos, ajuste libre |
Medios | Cualquier fluido |
Cable del cabezal | aprox. 5m |
Pantalla | 4×16 LCD |
Alimentación | 3 x acumuladores AAA Ni-H |
Cargador | 100…240 VAC |
Interfaz | RS232C |
Registrador de datos | 2000 valores |
Material de la carcasa | ABS |
Temperatura | 0…70ºC / consultar para otras temperaturas |
Peso | 514g baterías incluidas |
