Anemòmetre alpí
Disseny robust per evitar acumulació de gel. Anàlisi de dades amb Smartyplanet
L'anemòmetre SP05108-45-L és la solució ideal per mesurar la velocitat i la direcció del vent.
Està específicament dissenyat per evitar l'acumulació de gel. Això permet que pugui suportar condicions alpines dures.

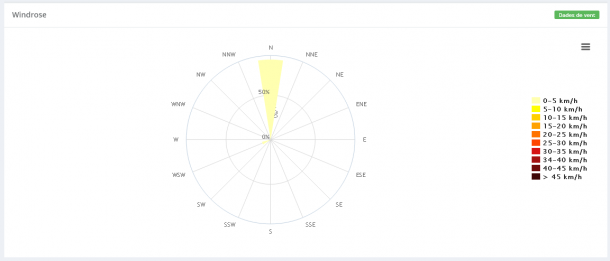

L'anemòmetre és totalment compatible amb la plataforma web Smartyplanet, per la qual cosa les dades poden ser analitzades instantàniament.
Categoria: Vent, Vent, Smarty Meteo, Smarty Snow
Descripció
Aplicacions
Característiques tècniques
L'anemòmetre SP05108-45-L és la solució ideal per mesurar els paràmetres relacionats amb el vent.
Està específicament dissenyat per evitar l'acumulació de gel. Això permet que el sensor pugui suportar condicions alpines dures.
És un instrument de termoplàstic rígid amb accessoris d´acer inoxidable i alumini.
Els coixinets d'aquest anemòmetre són de ceràmica allargant així la vida útil del sensor.
El disseny està basat en una hèlix de quatre pales. La rotació de l'hèlix produeix una ona sinusoïdal de corrent altern que té una freqüència proporcional a la velocitat del vent.
Aquest senyal és induït en una bobina a través d'un imant de sis pols muntat a l'eix de l'hèlix. La bobina és a la part central que no gira, sense necessitat d'incorporar anells lliscants i raspalls.
En canvi, la direcció del vent és detectada per lorientació del cos del sensor que està connectat a un posicionament intern.
El registrador de dades aplica una tensió d'excitació al potenciòmetre. La sortida és un senyal de tensió analògic proporcional a l'angle d'entrada del vent.
L'anemòmetre és totalment compatible amb la plataforma web Smartyplanet, per la qual cosa les dades poden ser analitzades instantàniament.
- Control meteorològic.
- Avaluació de recursos eòlics.
- Disseny robust
- Resistent a condicions hostils
- Integrable en xarxes de sensors sense fil
- Compatible amb Smartyplanet
Especificaciones
Parámetro | Especificación |
---|---|
Temperatura funcionamiento | -50 a +60ºC |
Diámetro carcasa | 5 cm |
Diámetro hélice | 18 cm |
Altura | 40 cm |
Longitud | 57 cm |
Peso | 1 kg |
Rango velocidad viento | 0 a 100 m/s |
Precisión velocidad viento | ±0.3 m/s o 1% de la lectura |
Umbral inicio | 1 m/s |
Constante distancia | 2,7 m |
Salida | AC(3 pulsos por revolución), 90Hz=8,8m/s |
Rango mecánico dirección viento | 0 a 360° |
Rango eléctrico dirección viento | 355° |
Precisión dirección viento | ±3° |
Umbral inicio dirección viento | 1 m/s a 10º de desplazamiento |
Longitud de onda natural amortiguada | 7,4 m |
Longitud de onda natural sin amortiguar | 7,2 m |
Salida dirección viento | Analógico DC del potenciómetro |
Linealidad | 0,25% |
Esperanza de vida | 50 millones de revoluciones |
Voltaje | Tensión de excitación de conmutación de potencia suministrada por el registrador de datos |
Coeficiente amortiguación | 0,25 |
