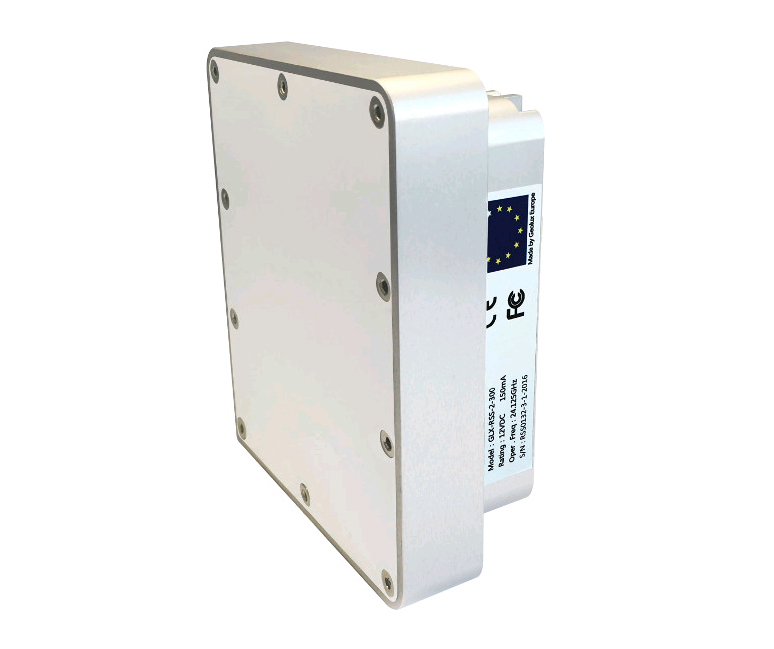

Radar de velocidad superficial
Mediciones de velocidad sin contacto y análisis de datos con Smartyplanet
El radar de velocidad superficial es la solución ideal para realizar mediciones sin contacto de la velocidad superficial del flujo.
Su tecnología permite una instalación rápida y sencilla del sensor sobre la superficie del agua y requiere un mantenimiento mínimo. Puede instalarse en ríos, canales o tuberías.
Los radares son robustos y duraderos ya que están diseñados para soportar condiciones meterorológicas adversas.
Los datos medidos por el radar de velocidad superficial son registrados y analizados por la plataforma web Smartyplanet gracias a su total compatibilidad.
Categoría: Caudal lámina libre, Nivel Agua, Smarty River, Smarty Water
El radar de velocidad superficial utiliza la tecnología de radar para proporcionar una medición sin contacto precisa de la velocidad del flujo.
Su tecnología permite una instalación rápida y sencilla del sensor sobre la superficie del agua y requiere un mantenimiento mínimo.
El medidor de flujo se utiliza para monitorear la velocidad de flujo de canales abiertos como ríos, canales de riego o sistemas de alcantarillado, y para monitoreo y control de plantas hidroeléctricas y plantas de tratamiento de aguas residuales.
El radar opera en la banda K y proporciona lecturas de velocidad de flujo 20 veces por segundo sobre interfaces serie (RS-232, RS-485) y CAN.
Está diseñado para operar en dos modos que pueden configurarse a través de control por PC:
En modo regular, el radar proporciona lecturas de velocidad de 20 veces por segundo en canales abiertos.
En cambio, en modo de bajo consumo, el radar proporciona una lectura de velocidad por segundo con la misma precisión que en modo regular.
El sensor realiza las lecturas midiendo el ángulo de inclinación mediante un sensor integrado y la medición de la velocidad del caudal se corrige automáticamente por coseno según el ángulo de inclinación de montaje medido.
El sensor de radar está certificado según los estándares europeos y americanos.
Software de configuración del radar
Smartyplanet proporciona un software de usuario fácil de configurar RSS-2-300 Configurador del radar del flujo de agua de forma gratuita.
El software se conecta al radar RSS-2-300 W a través del puerto serie y se puede utilizar para configurar los parámetros de operación del radar. Además, la utilidad Configurador también muestra la velocidad de flujo medida a lo largo del tiempo. Ésta permite a los usuarios cambiar el protocolo de datos de salida, cambiar y configurar varios algoritmos de medición y promedio y controlar la orientación del radar.
El Configurador del radar de flujo de agua RSS-2-300 se ejecuta en Windows XP o posterior, tanto en 32 bits como en 64 bits.
Medición sin contacto de la velocidad de flujo superficial
Control hidrológico
Medición de flujo sin contacto
Amplio rango de medición
Construcción de aluminio
Diseño compacto y robusto
RS232, RS485, CAN
Bajo consumo de energía
Alta precisión y fiabilidad
Sin mantenimiento
Compatible con Smartyplanet
Especificaciones
PARÁMETROS | ESPECIFICACIONES |
|---|---|
GENERALES | |
Tipo de radar | Banda-K 24,125GHz / 24,200 GHz radar Doppler, 27 dBm EIRP |
Ángulo de haz | 12º Azimuth 24º Elevación |
Distancia detección | 50m |
Rango velocidad | 0,02 m/s a 15 m/s |
Clase de protección | IP68 |
ELÉCTRICOS/MECÁNICOS | |
Tensión alimentación | 9-24 VDC |
Potencia consumida | < 1,35 W |
Corriente máxima | < 250 mA |
Rango temperatura | -40 a +85ºC |
Dimensiones exteriores | 110 x 90 x 50 mm |
INTERFAZ | |
Interfaz serie | 1 x RS485 1 x RS232 |
Radio baudíos | 1200 bps a 115200 bps |
Protocolos | ASCII-S, GLX-NMEA |
Interfaz CAN | Hasta 1 Mbps CAN2.0 |
Interfaz SDI-12 | Disponible como módulo opcional |
Alarmas | 2 x colector abierto, máx. 50V 200mA |
Conector | M12 circular 12-pin |
CERTIFICADOS | |
EN 50293:2000 | |
EN 61000-6-2, EN 61000-6-4:2007 | |
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008 | |
EN 300 440-1, EN 300 440-2 | |
FCC Part 15 Subpart C | |
